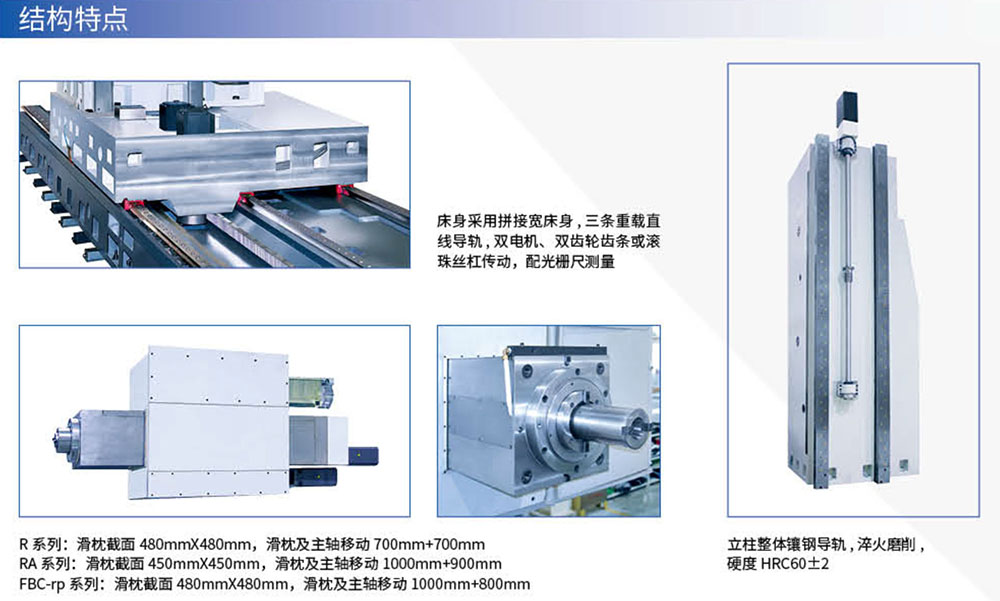

機床為單立柱、側掛箱布局方式，立柱沿床身導軌橫向移動(X軸坐標)，主軸箱沿立柱導軌垂直方向移動(Y軸坐標)，滑枕在主軸箱內縱向移動(Z軸坐標)，主軸(鏜軸)在滑枕內移動(W軸坐標)。

　　X軸采用雙電機雙齒輪齒條或滾珠絲杠驅動技術。

　　X向采用進口重載滾柱直線導軌副，動靜摩擦力小，高速振動小，低速無爬行，定位精度高。

　　Y向為鑲鋼貼塑導軌副，承載能力大，摩擦力小，采用進口滾動體預載無間隙導向，定位精度高。
